Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 24 mm |
Welle/Hohlwelle | Auflösung |
⌀ 4 mm | 100, 300, 360, 500 |
Schutzart | Flansch |
IP 50 | ⌀ 24 mm |
Kanäle | Temperaturbereich |
3 | -10...+70 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 24 mm | ⌀ 4 mm | 100, 300, 360, 500 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 50 | ⌀ 24 mm | 3 | -10...+70 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 26 mm |
Welle/Hohlwelle | Auflösung |
⌀ 4 mm | 1 - 2500 |
Schutzart | Flansch |
IP 54 | ⌀ 26 mm |
Kanäle | Temperaturbereich |
3, 6 | 0 ... +80 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 26 mm | ⌀ 4 mm | 1 - 2500 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 54 | ⌀ 26 mm | 3, 6 | 0 ... +80 °C |

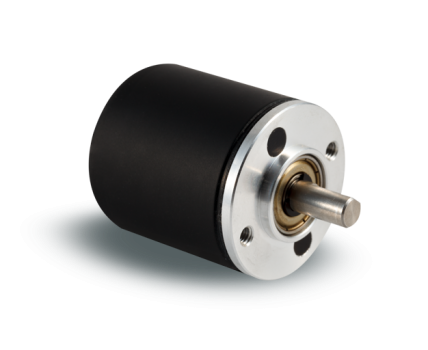

Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 28 mm |
Welle/Hohlwelle | Auflösung |
⌀ 5 mm | 36, 50, 60, 100, 150, 200, 250, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1500 |
Schutzart | Flansch |
IP 50 | ⌀ 28 mm |
Kanäle | Temperaturbereich |
3, 6 | -10 ... +70 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 28 mm | ⌀ 5 mm | 36, 50, 60, 100, 150, 200, 250, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1500 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 50 | ⌀ 28 mm | 3, 6 | -10 ... +70 °C |

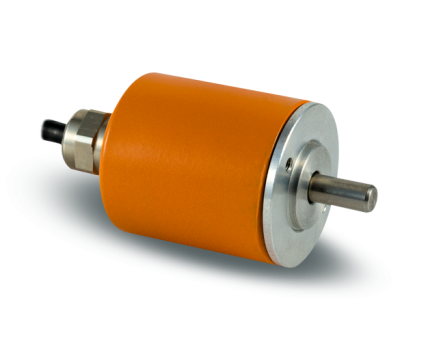

Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 35 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | 1 - 512 |
Schutzart | Flansch |
IP 54, IP 65 | ⌀ 35 mm |
Kanäle | Temperaturbereich |
2, 4 | 0 ... +80 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 35 mm | ⌀ 6 mm | 1 - 512 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 54, IP 65 | ⌀ 35 mm | 2, 4 | 0 ... +80 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 35 mm |
Welle/Hohlwelle | Auflösung |
⌀ 4 mm | 1 - 3600 |
Schutzart | Flansch |
IP 65 | ⌀ 36 mm |
Kanäle | Temperaturbereich |
3, 6 | 0 ... +80 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 35 mm | ⌀ 4 mm | 1 - 3600 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65 | ⌀ 36 mm | 3, 6 | 0 ... +80 °C |

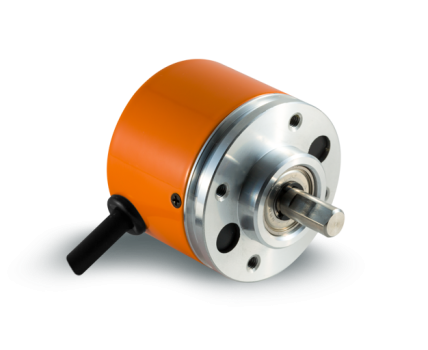

Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 38 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch |
IP 50 | ⌀ 38 mm |
Kanäle | Temperaturbereich |
3, 6 | -10 ... +70 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 38 mm | ⌀ 6 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 50 | ⌀ 38 mm | 3, 6 | -10 ... +70 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 38 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch |
IP 50 | ⌀ 38 mm |
Kanäle | Temperaturbereich |
3, 6 | -10 ... +70 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 38 mm | ⌀ 6 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 50 | ⌀ 38 mm | 3, 6 | -10 ... +70 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65 | ⌀ 58 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 ... +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 6 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65 | ⌀ 58 mm | 3, 6 | -42 ... +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 58 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 ... +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 58 mm | 3, 6 | -42 ... +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 64 | ⌀ 58 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 6 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 64 | ⌀ 58 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 63 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 63 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 90 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 90 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 7 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 107 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 7 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 107 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 90 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 900.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 110 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 90 mm | ⌀ 10 mm | bis zu 900.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 110 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 7 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 68 | ⌀ 115 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 7 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 68 | ⌀ 115 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 100 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 67 | ⌀ 100 mm |
Kanäle | Temperaturbereich |
3, 6 | -40 … +200 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 100 mm | ⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 67 | ⌀ 100 mm | 3, 6 | -40 … +200 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 100 mm |
Welle/Hohlwelle | Auflösung |
⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 67 | ⌀ 100 mm |
Kanäle | Temperaturbereich |
3, 6 | -40 … +125 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 100 mm | ⌀ 10 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 67 | ⌀ 100 mm | 3, 6 | -40 … +125 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 26 mm |
Welle/Hohlwelle | Auflösung |
⌀ 6 mm | 1 - 2500 |
Schutzart | Flansch |
IP 54 | ⌀ 26 mm |
Kanäle | Temperaturbereich |
3, 6 | 0 … +80 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 26 mm | ⌀ 6 mm | 1 - 2500 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 54 | ⌀ 26 mm | 3, 6 | 0 … +80 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 38 mm |
Welle/Hohlwelle | Auflösung |
⌀ 5 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch |
IP 50 | ⌀ 38 mm |
Kanäle | Temperaturbereich |
- | -10 … +70 °C |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 38 mm | ⌀ 5 mm | 20, 30, 32, 40, 50, 60, 100, 125, 200, 256, 300, 360, 400, 500, 512, 600, 800, 900, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 50 | ⌀ 38 mm | - | -10 … +70 °C |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 12 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 67 | ⌀ 58 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 12 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 67 | ⌀ 58 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 58 mm |
Welle/Hohlwelle | Auflösung |
⌀ 12 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 65, IP 67 | ⌀ 58 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 58 mm | ⌀ 12 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 65, IP 67 | ⌀ 58 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 75 mm |
Welle/Hohlwelle | Auflösung |
⌀ 15 mm | bis zu 900.000 |
Schutzart | Flansch |
IP 54, IP 65 | ⌀ 75 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 75 mm | ⌀ 15 mm | bis zu 900.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 54, IP 65 | ⌀ 75 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 76 mm |
Welle/Hohlwelle | Auflösung |
⌀ 27 mm | bis zu 900.000 |
Schutzart | Flansch |
IP 00, IP 54, IP 65 | ⌀ 76 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 76 mm | ⌀ 27 mm | bis zu 900.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 00, IP 54, IP 65 | ⌀ 76 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 90 mm |
Welle/Hohlwelle | Auflösung |
⌀ 27 mm | bis zu 900.000 |
Schutzart | Flansch |
IP 00, IP 64 | ⌀ 110 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 90 mm | ⌀ 27 mm | bis zu 900.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 00, IP 64 | ⌀ 110 mm | 3, 6 | -42 … +110 °C optional |
Methode | Gehäuse |
---|---|
Optisch Inkremental | ⌀ 120 mm |
Welle/Hohlwelle | Auflösung |
⌀ 55 mm | bis zu 500.000 |
Schutzart | Flansch |
IP 00, IP 64 | ⌀ 110 mm |
Kanäle | Temperaturbereich |
3, 6 | -42 … +110 °C optional |
Methode | Gehäuse | Welle/Hohlwelle | Auflösung |
---|---|---|---|
Optisch Inkremental | ⌀ 120 mm | ⌀ 55 mm | bis zu 500.000 |
Schutzart | Flansch | Kanäle | Temperaturbereich |
IP 00, IP 64 | ⌀ 110 mm | 3, 6 | -42 … +110 °C optional |
